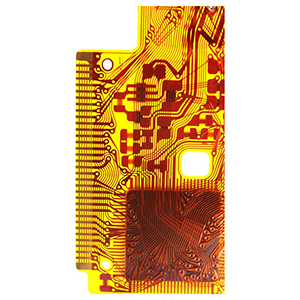

고속 연성 회로를 위한 재료 선택

고속 연성 회로는 기존 인쇄 회로 기판(PCB)의 중요한 대안으로, 설치 및 사용 수명 내내 뛰어난 연성으로 인해 공간 유연성과 동적 구부림이 필요한 시나리오에서 널리 사용됩니다.

그러나 고속 신호 전송 애플리케이션에서 연성 회로는 종종 성능 저하에 직면하기 때문에 설계자는 연성 회로의 재료 선택과 구조 설계를 더욱 혁신해야 했습니다.

연성 회로의 전기적 성능

1. 연성 회로의 전기적 성능은 여러 가지 요인에 의해 영향을 받습니다. 첫째, 열팽창 계수(CTE)는 설계 시 신중하게 고려해야 하는 핵심 파라미터입니다. 다층 경질 PCB에 비해 연성 회로는 구조적 보호가 부족하기 때문에 CTE 값이 높아 열팽창 및 수축으로 인한 성능 변동에 더 취약합니다. 또한 연성 회로의 기본 재료는 수분을 흡수하는 경향이 있어 열 전도성을 감소시킬 뿐만 아니라 CTE를 더욱 증가시켜 전체 전도성을 낮춥니다.
2. 고속 애플리케이션에서 전기적 성능을 향상시키기 위해 액정 폴리머(LCP)는 최고의 기판 재료 중 하나로 꼽힙니다. LCP는 낮은 수분 흡수율, 낮은 CTE, 우수한 고주파 특성을 제공합니다. 고속 PCB 및 리지드 플렉스 보드 설계에서 뛰어난 성능을 발휘하여 회로 안정성과 신호 무결성을 효과적으로 개선합니다.

회로 통합 및 전기 최적화

1. 연성 회로와 경성 회로를 통합하는 것은 기술적으로 어려운 과제입니다. 연성 회로를 PCB에 올바르게 접착하면 회로 스트레스를 효과적으로 줄이고 열팽창으로 인한 문제를 최소화할 수 있습니다. 동시에 유연한 캡슐화, 유전체 필름, 커버레이 또는 접착층을 버퍼로 사용하면 전기 연결을 더욱 최적화하고 전도성을 향상시킬 수 있습니다. 이러한 소재는 연성이 우수할 뿐만 아니라 주요 지점에서 응력을 분산시켜 전반적인 신뢰성을 향상시킵니다.
2. 설계 시 솔더 조인트를 구부러지는 부분에 너무 가깝게 배치하지 않도록 하여 솔더 조인트의 반복적인 굴곡으로 인한 고장을 방지하는 것이 중요합니다. 또한 과도하게 쌓인 트레이스는 회로의 유연성을 감소시킬 수 있으며 에칭 및 구리 도금과 같은 후처리 단계도 접착제 및 커버레이 층을 손상시켜 회로 성능에 영향을 미칠 수 있습니다.

플렉시블 회로의 기계적 특성

연성 회로의 기계적 성능은 주로 CTE와 접착제 및 커넥터와 같은 적층 재료의 개발에 의해 제한됩니다. 새로운 접착제와 커버레이 소재를 적용하면 연성 회로의 기계적 강도와 유연성이 크게 향상됩니다. 단단한 연결 지점의 수를 줄임으로써 연성 회로는 더 복잡한 3D 레이아웃과 동적 환경을 수용할 수 있도록 기계적 자유도를 높일 수 있습니다.

연성 회로의 응용 및 향후 개발

연성 회로는 의료, 자동차, 항공우주 산업과 같은 첨단 분야에서 널리 사용되고 있습니다. 3D 프린팅 기술의 발전으로 연성 회로의 설계와 제조가 더욱 유연하고 효율적으로 이루어지고 있습니다. 3D 프린팅은 다중 재료 레이어 프린팅을 가능하게 할 뿐만 아니라 복잡한 구조의 신속한 프로토타입 제작을 가능하게 하여 기존의 기계 가공에 대한 의존도를 낮춰줍니다. 앞으로 연성 회로는 동적 메시와 신소재(예: LCP, 고급 접착제 및 커버레이)를 통합하여 성능과 적응성을 더욱 향상시켜 더욱 첨단화된 애플리케이션의 요구를 충족할 수 있습니다.
