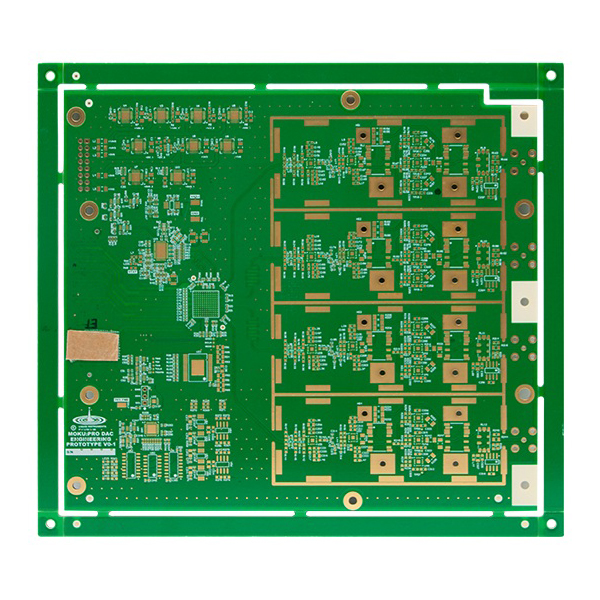

고주파를 위한 12층 RF PCB 기판 제작

12층 RF 인쇄회로기판은 고주파 성능과 전기적 안정성이 우수하여 다양한 통신 장비 분야에서 RF 안테나로 널리 사용되고 있습니다.

12층 RF 인쇄 회로 기판의 주요 특징

• 유전체 손실이 적고 고주파 신호 전송 특성이 우수한 파나소닉 R5775G 및 ITEQ IT180과 같은 고급 고속 소재를 사용합니다.
• 12층 다층 기판 설계로 고밀도 라우팅과 복잡한 기능 통합이 가능하여 하이엔드 통신 장비의 다양한 요구 사항을 충족합니다.
• 고급 라미네이션 공정으로 레이어 간 결합 강도를 향상시켜 전반적인 PCB 신뢰성과 기계적 특성을 개선합니다.
• 임베디드 저항 기술을 지원하여 보드 공간을 효과적으로 절약하고 회로 설계를 최적화하며 신호 무결성을 개선합니다.
• 표면은 ENIG(무전해 니켈 침지 금) 공정을 채택하여 납땜성과 산화 저항성을 향상시켜 장기간 안정적인 작동을 보장합니다.
• 높은 처리 정밀도와 우수한 제품 일관성으로 대량 생산 및 하이엔드 애플리케이션 시나리오에 적합합니다.
• 고객 요구 사항에 따라 레이어, 두께 및 특수 기능을 사용자 정의할 수 있어 다양한 통신 및 고주파 애플리케이션 요구 사항에 유연하게 적응할 수 있습니다.

주요 애플리케이션

• 다양한 통신 장치의 RF 안테나 및 RF 프런트 엔드 모듈.
• 5G, 4G 기지국 및 무선 통신 시스템.
• 위성 통신, 레이더, 마이크로파 통신과 같은 고주파 전자 장치.
• 무선 네트워크 장치, 라우터, 기지국 및 기타 고성능 정보 전송 단말기.
• 항공우주, 군사, 의료 및 고주파 및 고신뢰성에 대한 특별한 요구 사항이 있는 기타 분야.
• 기타 고밀도, 고집적 RF 및 마이크로파 회로 애플리케이션 시나리오.
