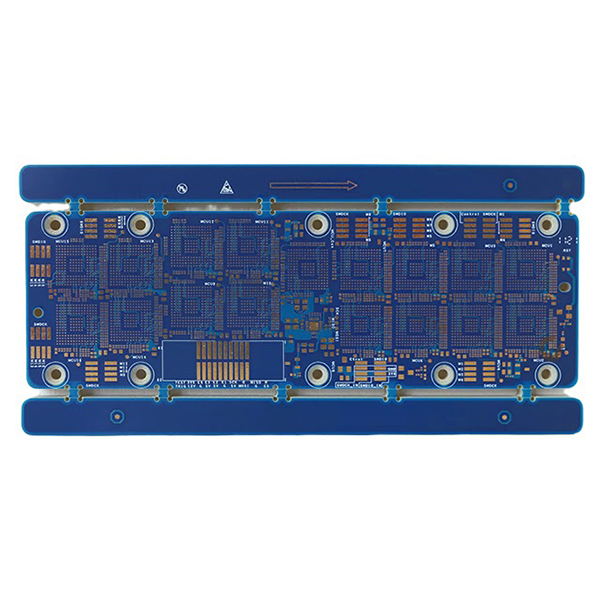

14레이어 3스텝 반도체 테스트 보드 PCB 제조

14층, 3단계 반도체 테스트 보드 PCB 제조

고밀도, 고정밀, 고신뢰성을 갖춘 14층 3단 반도체 테스트 보드 PCB 제조는 다양한 첨단 반도체 테스트 장비에 널리 사용되며 칩 품질과 성능을 보장하는 핵심 기반 역할을 합니다.

14층, 3단계 반도체 테스트 보드 PCB 제조의 주요 특징

• 다층 고밀도 상호 연결:3단계 HDI 기술과 결합된 14층 구조는 복잡한 회로 레이아웃과 다중 신호 격리를 지원하여 고밀도 및 고속 신호 전송에 대한 요구 사항을 충족합니다.
• 정밀 제조 공정:금도금 표면, 최소 구멍 직경 0.5mm, 최소 트레이스/공간 4/4mil의 고급 Shengyi S1000-2M 소재를 사용하여 미세 피치 및 고정밀 테스트 요구 사항에 적합합니다.
• 높은 신뢰성과 신호 무결성:고급 매립형/블라인드 비아 기술과 레이어 간 연결로 신호 무결성과 간섭 방지 기능이 크게 향상되어 정확한 테스트 데이터를 보장합니다.
• 뛰어난 소재와 장인 정신:고온 및 내식성이 뛰어나 장기간의 복잡한 테스트 환경에 적합합니다.
• 유연한 설계 및 사용자 지정:다양한 테스트 인터페이스와 맞춤형 설계를 지원하여 다양한 테스트 시스템에 쉽게 통합할 수 있습니다.

14레이어 3단계 반도체 테스트 보드 소개

• 14 레이어:PCB 내부의 14개 전도성 레이어를 의미하며, 다층 스태킹을 통해 복잡한 회로 연결 및 신호 절연을 가능하게 하고 고밀도 및 고속 신호 요구 사항에 적합하며 신호 무결성 및 전자기 호환성을 촉진합니다.
• 3단계:일반적으로 HDI(고밀도 상호 연결) 기술의 ‘단계’를 의미하며, 세 번의 레이저 드릴링과 세 번의 적층 공정을 통해 보다 유연한 연결과 고밀도를 위해 미세한 매립/블라인드 비아 구조를 지원하여 고속/고주파 애플리케이션에 적합합니다.
• 반도체 테스트 보드:칩 기능 테스트 및 에이징 테스트와 같은 기능에 특별히 사용되며 높은 신뢰성, 고정밀, 우수한 신호 전송 기능이 요구됩니다.

주요 애플리케이션

• 칩 테스트 핸들러, ATE 자동 테스트 장비, 프로브 카드 및 로드 보드와 같은 반도체 테스트 시스템.
• IC 기능 테스트, 에이징 테스트, 고장 분석과 같은 고난도 테스트 시나리오.
• 고주파, 고속, 고정밀, 고신뢰성이 요구되는 반도체 패키징 및 테스트, 연구 개발 분야에 적합합니다.
