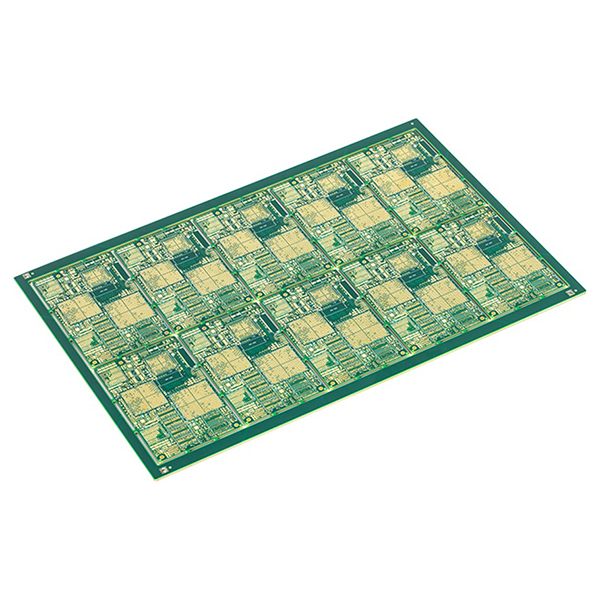

고밀도 애플리케이션을 위한 24층 2차 HDI PCB

24층 인쇄 회로 기판(PCB)

24층 인쇄 회로 기판(PCB)은 일반적으로 복잡한 회로, 고밀도 라우팅, 고속 신호 전송 및 높은 신뢰성이 요구되는 전자 시스템에 사용되는 고급 다층 PCB입니다.

24층 PCB의 주요 특징

• 초고밀도 및 복잡한 회로 라우팅을 지원합니다.
• 스택형 및 스태거형 블라인드/매립형 비아를 갖춘 2차 HDI 기술을 활용합니다.
• 뛰어난 신호 무결성 및 EMI/EMC 성능.
• 정밀한 임피던스 제어 및 최적화된 전력 분배 네트워크.
• 고속, 고주파 및 다중 칩 통합 설계에 적합합니다.
• 높은 신뢰성으로 대규모 부품 실장 요건을 충족합니다.
• 다중 레이어는 매우 복잡한 회로 설계와 초 고밀도 부품 레이아웃을 위한 충분한 라우팅 공간을 제공합니다.
• 뛰어난 전기적 성능: 다층 구조로 신호 및 전력 무결성을 향상시켜 누화와 노이즈를 줄입니다.
• 강력한 EMI/EMC 제어: 전자기 호환성 설계를 용이하게 하여 고속, 고주파 애플리케이션에 이상적입니다.
• 블라인드/매립형 비아 및 HDI와 같은 고급 공정을 지원하여 더 작은 크기와 더 높은 집적도를 구현할 수 있습니다.

24층 PCB의 주요 응용 분야

• 고성능 서버 및 데이터 센터 장비.
• 네트워크 통신 및 기지국 장비.
• 항공 우주 전자 시스템.
• 의료 기기 및 산업 자동화.
• 하이엔드 컴퓨팅 및 통신 단말기.

주요 사양

• 레이어 수:24
• 재질:FR-4(Tg180), VT-47
• 보드 두께:2.59±0.26mm
• 트레이스 너비/간격:3.5/5.0mil
• 구멍 지름0.25mm
• 표면 마감:ENIG(이머젼 골드)
