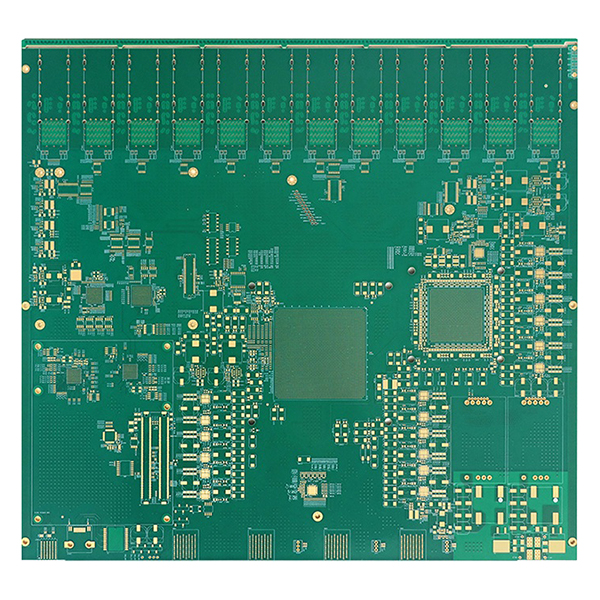

고속 네트워킹 및 데이터 센터용 26층 PCB

26층 PCB는 뛰어난 신호 무결성, 간섭 방지 기능 및 라우팅 공간이 필요한 하이엔드 장비에 일반적으로 사용됩니다. 다층 구조로 전력 분배를 최적화하고 정밀한 임피던스 제어가 가능하며 블라인드/매립형 비아 및 HDI와 같은 고급 기술을 지원하여 고속, 고주파 및 다중 칩 통합 애플리케이션의 요구 사항을 충족합니다.

26층 인쇄 회로 기판의 주요 특징

• 매우 높은 레이어 수 설계로 복잡한 고속 신호 라우팅을 지원합니다.
• 신호 손실이 매우 낮은 Tachyon 100G 및 탄화수소 소재를 사용하여 고속 데이터 전송에 이상적입니다.
• 미세한 선폭/간격과 소형 비아 기술로 라우팅 밀도를 높입니다.
• 균일한 기판 두께와 안정적인 구조로 대규모 네트워킹 장비에 적합합니다.
• 내층과 외층의 구리 두께가 균일하여 전류 전달 능력이 강하고 산화 저항성이 우수합니다.
• ENIG(무전해 니켈 침지 금) 표면 마감으로 산화를 효과적으로 방지하고 안정적인 납땜을 보장합니다.

26층 PCB의 주요 응용 분야

• 하이엔드 네트워크 스위치.
• 데이터 센터용 핵심 스위칭 장치.
• 고속 라우터 및 광통신 시스템.
• 대기업 및 통신 사업자 네트워크 인프라.

주요 파라미터

• 레이어 수:26
• 재료:타키온 100G, 탄화수소
• 보드 두께:3.5±0.35mm
• 내부/외부 구리 두께:0.33OZ
• 최소 선폭/간격0.118/0.051mm
• 최소 구멍 직경:0.225mm
• 표면 마감:ENIG
