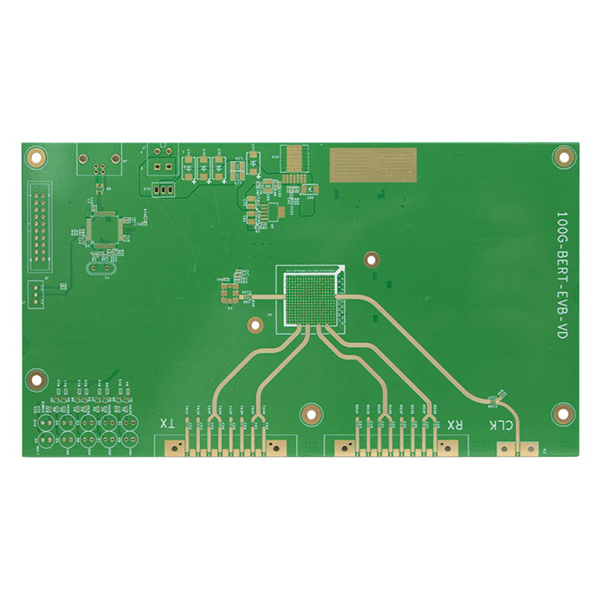

5G RF 고주파 PCB 회로 기판 제조

5G RF PCB 보드는 0.2mm의 작은 구멍 직경과 100/100μm의 선폭/간격을 제공하여 고주파, 고속 신호 전송의 엄격한 요구 사항을 충족합니다. 5G 신호 테스트 및 관련 분야에서 널리 사용됩니다.

5G RF PCB 보드 제조의 주요 특징

• 고주파 특성이 우수하고 유전 손실이 낮은 고성능 RO4350B + TU768 소재를 사용하여 안정적인 신호 전송을 보장합니다.
• 고급 하이브리드 프레싱 공정으로 층간 결합 강도를 효과적으로 향상시키고 제품 수명을 연장합니다.
• 정밀 기계 드릴링으로 최소 0.2mm의 홀 직경을 달성하여 고밀도 조립 및 마이크로 부품 납땜에 적합합니다.
• 표면은 ENIG(무전해 니켈 침지 금) 공정을 사용하여 납땜성이 우수하고 산화 저항성이 개선되었으며 복잡한 조건에 대한 적응성을 제공합니다.
• 최소 라인 폭/간격이 100/100μm에 불과하여 고속, 고밀도 라우팅 설계를 지원합니다.
• 대량 생산 및 복잡한 테스트 요구 사항에 적합한 우수한 제조 일관성과 높은 신뢰성.
• 고객의 요구에 따라 레이어, 두께 및 특수 기능을 사용자 정의할 수 있어 다양한 애플리케이션 시나리오를 유연하게 충족합니다.

주요 응용 분야

• 5G 신호 테스트 장비 및 RF 테스트 시스템.
• 5G 기지국 RF 모듈 및 안테나 유닛.
• 고속 신호 전송 및 마이크로파 통신 장치.
• 무선 통신 단말기 및 RF 프런트 엔드 모듈.
• 레이더, 위성 통신 및 기타 고주파 전자 분야.
• 고주파 및 고신뢰성에 대한 엄격한 요구 사항이 있는 기타 통신 및 전자 장치.
