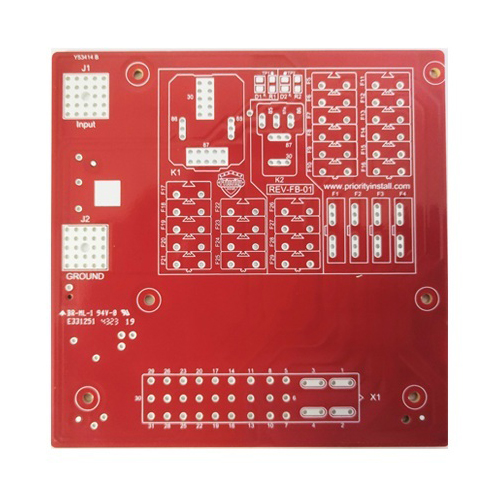

첨단 전자제품을 위한 8층 인쇄 회로 기판 PCB

8층 인쇄 회로 기판(8층 PCB) 개요

8층 인쇄 회로 기판(8층 PCB)은 다층 인쇄 회로 기판의 일반적인 구조로, 전도성 구리 호일을 절연 재료로 교대로 적층한 8층으로 구성됩니다. 여러 신호 레이어, 전력 레이어, 접지 레이어를 쌓아 올린 8층 PCB는 복잡한 고속, 고밀도 회로 설계를 위한 충분한 라우팅 공간과 뛰어난 전기적 성능을 제공합니다.

8층 인쇄 회로 기판의 주요 특징

• 레이어 구조:일반적으로 여러 세트의 신호, 전력 및 접지 레이어를 포함하여 총 8개의 레이어로 구성되며, 유연한 레이어 설계가 가능합니다.
• 신호 무결성:고속 신호 전송을 지원하고, 누화 및 노이즈 간섭을 크게 줄이며, 신호 무결성을 향상시킵니다.
• 전자기 호환성:여러 접지 및 전원 레이어의 조합으로 전자기 호환성(EMC)을 크게 향상시키고 전자기 간섭을 효과적으로 억제합니다.
• 높은 배선 밀도:배선 밀도가 높아 복잡한 회로의 소형화 및 고집적 요구 사항을 충족할 수 있습니다.
• 제조 난이도:공정이 복잡하여 설계 및 생산 장비에 더 높은 표준이 필요하며 비용이 더 낮은 층의 PCB보다 높습니다.

8층 PCB의 응용 분야

• 하이엔드 서버, 데이터 센터 및 신호 무결성 및 안정성에 대한 요구 사항이 매우 높은 기타 시나리오에 사용됩니다.
• 통신 장비, 고속 라우터, 스위치 및 다중 채널 및 고속 전송이 필요한 기타 제품에 광범위하게 적용됩니다.
• 산업 자동화, 의료용 전자기기, 항공우주 및 기타 고신뢰성, 고성능 전자기기에 적합합니다.
• 일반적으로 고밀도 인터커넥트(HDI) 설계에 매립형 비아, 블라인드 비아 및 기타 비아 구조와 함께 사용하여 설계 유연성을 향상시킵니다.
