블라인드 비아는 표면층과 내부층을 연결합니다.

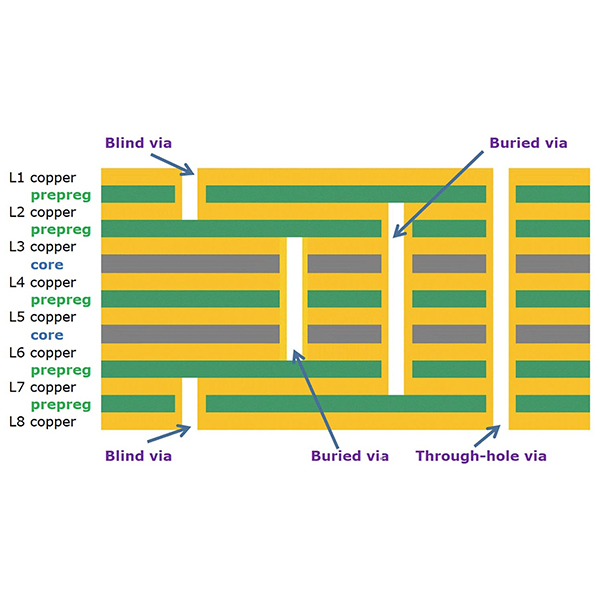

블라인드 비아는 다층 인쇄 회로 기판의 특수 구멍 구조로, 주로 기판의 표면층(외부 레이어)과 내부 레이어 사이의 트레이스를 연결하는 데 사용됩니다. 블라인드 비아의 한 포트는 PCB의 외부 표면에 위치하며, 다른 포트는 전체 기판을 관통하지 않고 PCB의 내부 레이어에서 종단됩니다.

블라인드 비아의 주요 특징

1. 연결 방법:모든 레이어를 통과하지 않고 표면 레이어(예: 레이어 1 또는 최상위 레이어)만 내부 레이어에 연결합니다.
2. 외관:PCB 표면에서 볼 수 있지만 구멍이 반대편으로 확장되지 않습니다.
3. 제조 복잡성:표준 스루홀보다 더 복잡하며, 레이어 드릴링 및 도금 기술이 필요합니다.

블라인드 비아의 응용 분야

1. 라우팅 밀도를 높이기 위해 고밀도 인터커넥트(HDI) 보드에 사용됩니다.
2. 스마트폰, 태블릿, 통신 장치 및 기타 고급 전자기기와 같이 공간을 절약하면서 다층 연결이 필요한 설계에 적합합니다.

블라인드 비아의 장점

1. PCB 공간을 절약하고 라우팅 밀도를 향상시킵니다.
2. 신호 전송 경로를 효과적으로 단축하여 신호 무결성을 개선합니다.
3. 소형화 및 고성능 설계를 용이하게 합니다.
