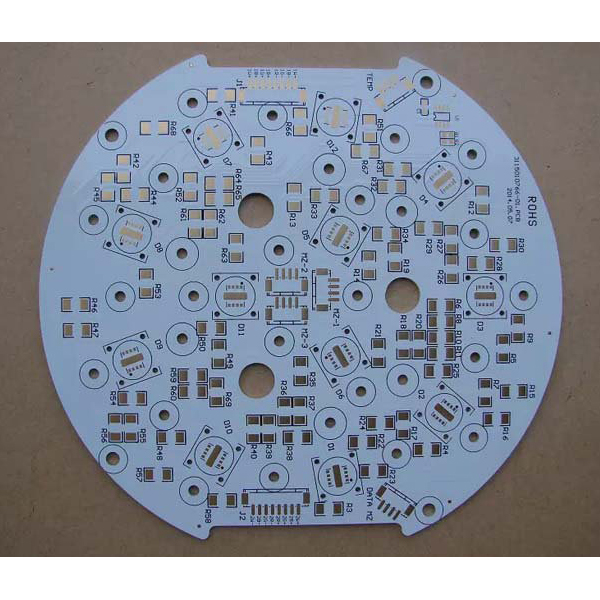

열 경로와 전기 경로가 분리된 구리 기반 PCB

구리 기반 PCB(구리 코어 PCB)

구리 기반 PCB(구리 기반 PCB 또는 구리 코어 PCB)는 금속 구리를 기본 재료로 사용하는 구리 피복 기판의 한 유형입니다. 그 구조는 알루미늄 PCB와 유사하며 일반적으로 구리 베이스, 절연층, 구리 호일의 세 부분으로 구성됩니다. 구리 PCB는 열전도율이 매우 높고 기계적 강도가 우수하여 전자 부품에서 발생하는 열을 빠르고 효율적으로 방출할 수 있습니다. 전력 증폭기, 통신 장치, 전력 모듈, 자동차 전자 장치 및 LED 조명과 같은 고전력, 고열 및 고신뢰성 전자 제품에 널리 사용됩니다.

구리 기반 PCB의 주요 특징

1. 알루미늄 PCB 및 표준 FR-4 보드보다 훨씬 우수한 매우 높은 열 전도성.
2. 뛰어난 전기 절연 및 기계적 처리 성능.
3. 더 높은 전류 및 전력 밀도를 견딜 수 있어 방열 요구 사항이 엄격한 하이엔드 전자 제품 및 애플리케이션에 적합합니다.

구리 기반 PCB의 주요 응용 분야

1. 고전력 전자 장비: 전력 증폭기, 고전력 전력 모듈, 인버터 등 효율적인 열 방출과 높은 전류 용량이 필요한 제품.
2. LED 조명 제품: LED 접합부 온도를 효과적으로 낮추고 서비스 수명을 연장할 수 있는 고출력 LED 램프, LED 가로등, 차량용 LED 램프, LED 디스플레이 등.
3. 자동차 전자제품: 엔진 제어 장치, 배전 모듈, 온보드 충전기, 자동차 조명 등 열 방출과 신뢰성이 중요한 제품.
4. 통신 장비: 강력한 방열과 높은 안정성이 요구되는 기지국 전력 증폭기, RF 모듈, 필터, 마이크로파 통신 장치 등.
5. 산업 제어: 고출력 및 고온의 전자 제어 시스템에 사용되는 고주파 스위칭 전원 공급 장치, 모터 드라이버, 주파수 변환기, 산업 자동화 장비 등.
6. 의료 장비: 방열과 안전이 필수적인 의료용 전원 공급 장치, 의료용 영상 장비, 레이저 치료 장치 등.
7. 항공우주 및 군사 분야: 레이더 시스템, 내비게이션 장비, 전력 시스템, 기타 극한 환경에 대한 높은 신뢰성과 적응성이 요구되는 전자 부품.
8. 신에너지 분야: 태양광 인버터, 풍력 발전 컨버터, 배터리 관리 시스템, 기타 신에너지 기기용 전원 제어 보드.
9. 소비자 가전: 하이엔드 오디오 장비, 게임 콘솔, 스마트 홈 전원 모듈 및 기타 높은 방열과 고성능이 요구되는 제품.

열-전기 분리 구리 PCB

열-전기 분리 구리 PCB는 주로 전자 제품의 방열 성능과 전기 절연 신뢰성을 더욱 향상시키는 데 사용되는 특수 구조의 구리 PCB입니다. “열-전기 분리”란 열 전도 경로와 전기 경로가 독립적으로 분리되어 설계되어 우수한 전기 절연을 보장하면서 효율적인 열 방출이 가능하다는 의미입니다.

열-전기 분리 구리 PCB의 구조

1. 효율적인 방열이 필요한 부품의 하단에는 구리 베이스에 직접 창을 열고 열전도율이 높은 재료(세라믹 조각, 구리 기둥 또는 구리 블록 등)로 채워 부품에서 발생하는 열이 구리 베이스에 직접 전달되도록 하고 전기 연결은 절연층과 구리 호일 회로를 통과하도록 합니다.
2. 이러한 방식으로 열은 열전도 기둥이나 창을 통해 직접 방출되는 반면 전류는 여전히 절연층을 통해 회로를 통과하여 열 경로와 전기 경로가 분리되어 서로 간섭하지 않습니다.

열-전기 분리 구리 PCB의 주요 장점

1. 방열 효율을 크게 향상시켜 특히 고출력 LED, 전력 장치 및 열에 매우 민감한 기타 애플리케이션에 적합합니다.
2. 누전 및 고장을 방지하여 전기적 안전을 보장합니다.
3. 소형화 및 고집적 설계를 가능하게 합니다.

열-전기 분리 구리 PCB의 적용 시나리오

• 고출력 LED 조명
• COB 패키징
• 자동차 헤드라이트
• 전력 반도체 모듈
• 기타 관련 분야
