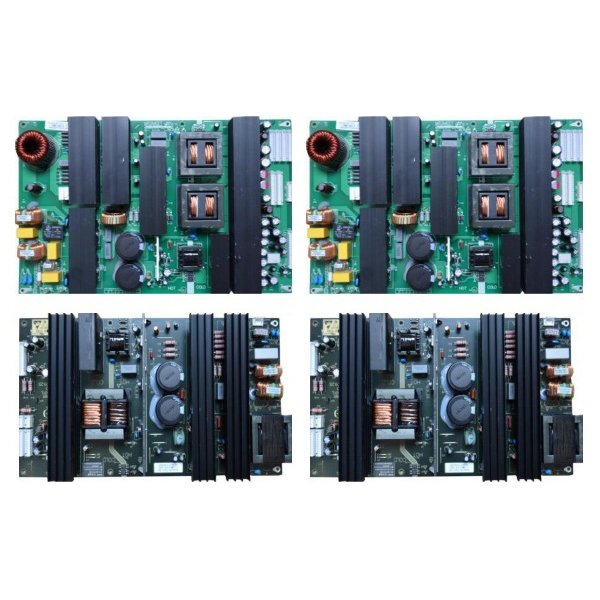

고전력 공급 인쇄 회로 기판 제작

고전력 공급 PCB 제조는 고전류 및 고전압 애플리케이션을 위해 설계된 PCB 생산 공정으로, 산업 및 전문 장비의 까다로운 요구 사항을 충족하는 효율적이고 안정적인 전력 전송을 가능하게 합니다.

설명
고전력 공급 장치 PCB는 두꺼운 동박, 고강도 기판 및 고급 제조 기술을 사용하여 우수한 전도성, 내열성 및 간섭 방지 성능을 제공하여 장비의 장기적인 안전한 작동을 보장합니다.

고전력 공급 장치 PCB 제조의 주요 특징

  • 높은 부하 용량:고전류 및 고전력 작업 환경에 적합합니다.
  • 뛰어난 열 방출:특수 구조 및 재료 설계로 방열 효율이 향상됩니다.
  • 높은 안정성:장기간 고부하 작동을 지원하여 고장률을 줄입니다.
  • 포괄적인 안전 보호:여러 보호 회로를 통합하여 안전한 사용을 보장합니다.
  • 높은 커스터마이징 유연성:다양한 장치 구조 및 성능 요구 사항에 맞게 조정할 수 있습니다.

주요 애플리케이션

  • 산업 자동화 및 전력 장비와 같은 고전력 시스템.
  • 통신 기지국 및 데이터 센터와 같은 고부하 전자 장비.
  • 전기차 충전소 및 전력 인버터와 같은 새로운 에너지 분야.
  • 의료 및 항공 우주 장치와 같은 고신뢰성 장비.
