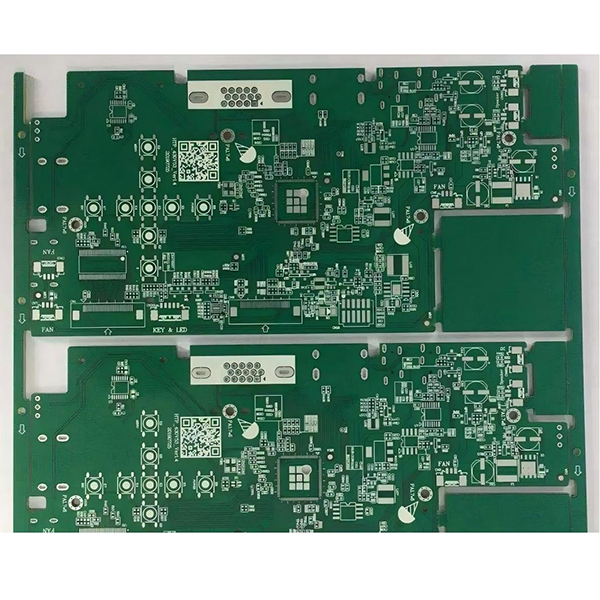

침지 주석 PCB

납땜성 및 산화 방지를 위한 침지 주석 PCB

화학 주석 기판은 화학적으로 증착된 주석 층으로 코팅된 PCB입니다. 주요 기능은 산화 방지와 납땜성 향상으로, 일반적인 친환경 표면 처리 방법입니다.

설명

PCB용 무전해 주석 도금

화학 주석 도금(일반적으로 무전해 주석 PCB 또는 침지 주석 PCB라고도 함)으로 잘 알려진 무전해 주석 도금은 인쇄 회로 기판(PCB)에 널리 사용되는 표면 처리 공정입니다.

주요 목적은 화학 반응을 통해 PCB의 구리 표면에 순수한 주석(Sn) 층을 균일하게 증착하는 것입니다. 이를 통해 구리 층이 산화되지 않도록 보호하고 납땜성을 향상시킵니다.

주요 특징

  • 뛰어난 납땜성:무전해 주석 층의 매끄럽고 평평한 표면은 SMT 및 미세 피치 부품 납땜에 이상적입니다.
  • 환경 친화적 &amp. 무연:납 및 유해 중금속 잔류물이 없는 RoHS 환경 표준을 준수합니다.
  • 산화 방지:주석 층이 구리를 공기로부터 효과적으로 분리하여 산화를 방지합니다.
  • 간단한 프로세스 및 램프. 저렴한 비용:전해 금 침지(ENIG)와 같은 고급 처리 방식에 비해 비용이 저렴합니다.

적용 분야

일반 가전제품, 표준 통신 보드, 가전제품 제어 보드 및 극도의 신뢰성이 요구되지 않는 기타 애플리케이션에 주로 사용됩니다.
