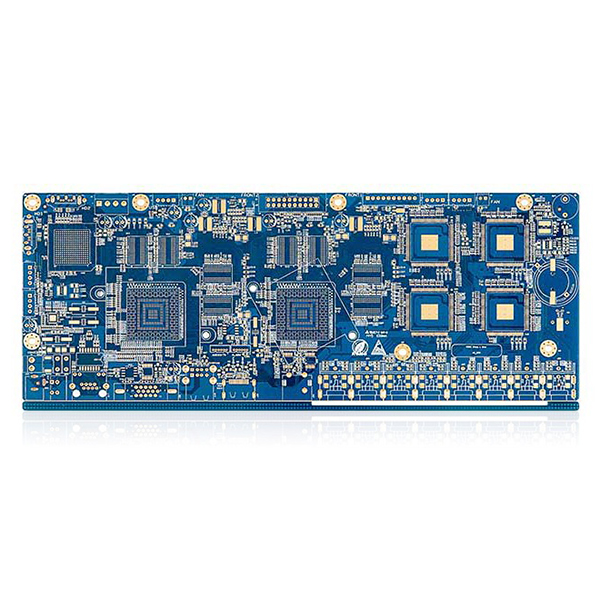

고속 신호 전송을 위한 임피던스 제어 PCB

임피던스 제어 PCB

임피던스 제어 PCB의 주요 목적은 고속 신호 전송 중에 안정적이고 예측 가능한 임피던스 값을 보장하여 신호 반사, 누화 및 손실과 같은 문제를 줄이고 신호 무결성과 신뢰성을 보장하는 것입니다.

주요 특징

• 높은 다층 설계:12층 구조로 복잡한 회로 시스템과 계층화된 신호 라우팅을 지원하여 전반적인 전기적 성능을 향상시킵니다.
• 엄격한 임피던스 제어:허용 오차 ±10%의 100Ω 임피던스 값은 고속 디지털 신호 전송의 높은 정확도 요구 사항을 충족하여 신호 왜곡과 반사를 크게 줄입니다.
• 고정밀 제작:3.8m의 선폭과 3.2mil의 선 간격은 고밀도 라우팅에 적합하며 고집적 전자 제품 설계를 지원합니다.
• 우수한 재료 및 제작 기술:고품질 FR-4 기판, 안정적인 유전율, 무연 HASL 공정으로 제작되어 환경 친화성과 납땜 신뢰성을 향상시킵니다.
• 뛰어난 층간 절연:다층 구조와 엄선된 재료로 층간 절연을 보장하여 보드의 신뢰성과 내구성을 향상시킵니다.
• 고속 신호 전송에 적합:최적화된 구조 설계와 재료 선택으로 다양한 고속 및 고주파 전자 애플리케이션에 이상적입니다.

주요 응용 분야

• 스위치, 라우터, 고속 데이터 전송 모듈과 같은 네트워크 통신 장비.
• 서버 및 저장 장치.
• 산업 자동화 제어 시스템.
• 의료용 전자 장비.
• 고속 신호 처리 및 테스트 기기.
• 엄격한 고속 디지털 신호 성능이 요구되는 가전제품의 회로 모듈.
