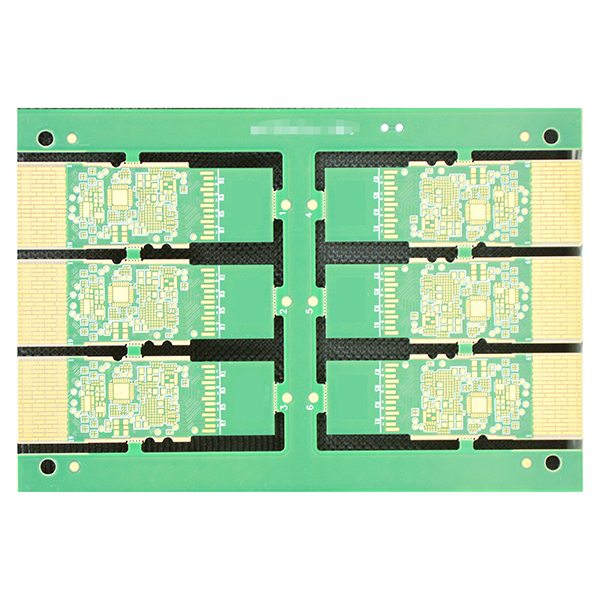

고속 광 모듈용 PCB 제조 솔루션

광 모듈은 고속 데이터 전송 분야에서 널리 사용됩니다. 서버, 특히 AI 서버의 급속한 발전과 함께 광학 모듈에 대한 시장 수요는 계속 증가하고 있으며 그 응용 분야도 점점 더 광범위해지고 있습니다. 광학 모듈 PCB는 일반적으로 작은 크기와 높은 인터페이스 밀도에 대한 요구를 충족하기 위해 높은 수준의 통합으로 설계됩니다. 대부분의 제품은 HDI(고밀도 인터커넥트) 구조를 채택하여 크기가 작아 통합이 용이합니다. 광 모듈 PCB의 설계는 고주파 특성과 낮은 삽입 손실의 균형을 유지하여 고속에서도 뛰어난 전기적 성능과 안정성을 보장합니다.

광학 모듈 PCB 제작의 주요 특징

• 고집적 및 소형화를 달성하기 위해 마이크로 비아 및 매립/블라인드 비아 공정을 지원하는 HDI 고밀도 인터커넥트 구조를 사용합니다.
• 신호 손실을 효과적으로 줄이고 신호 전송 품질을 보장하기 위해 매우 낮은 손실 이상의 고속 재료를 선택합니다.
• 최적화된 가성비를 위해 FR4 및 고속 재료와 모두 호환되는 다층 하이브리드 프레스 공정을 지원합니다.
• 정밀한 치수 제어와 우수한 임피던스 일관성으로 고속 신호 전송의 엄격한 요구 사항을 충족합니다.
• 고출력 광 모듈 애플리케이션 시나리오에 적합한 우수한 열 관리 기능.
• 고객의 요구에 따라 크기, 레이어 수, 인터페이스 유형을 맞춤화할 수 있어 다양한 애플리케이션에 적용할 수 있습니다.

주요 애플리케이션

• 데이터 센터용 고속 광 모듈(예: 100G, 200G, 400G 및 더 높은 속도의 광 모듈).
• AI 서버 및 고성능 컴퓨팅 서버용 광 인터커넥트 모듈.
• 5G 통신 장치, 기지국 및 전송 네트워크의 광 모듈.
• 고속 이더넷 스위치, 라우터 및 기타 네트워킹 장치의 광학 모듈.
• 스토리지 및 클라우드 컴퓨팅 플랫폼용 데이터 전송 모듈.
• 고속, 고대역폭 전송이 필요한 기타 산업 및 의료 장비 분야.
