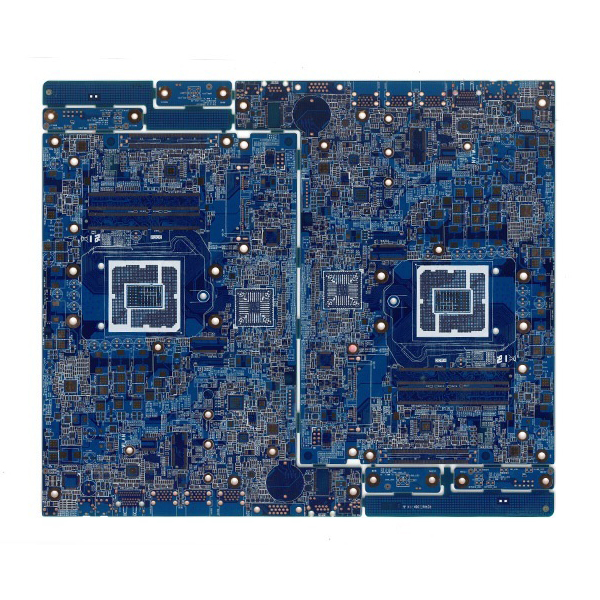

고품질 프로토타입 제작을 위한 PCB 프로토타입 제조업체

작동 원리

PCB 프로토타입 제조업체는 첨단 생산 공정과 자동화 장비를 사용하여 고객이 제공한 회로 설계 파일을 기반으로 회로 기판 프로토타입을 신속하게 완성합니다. 전체 프로세스에는 설계 파일 검토, 재료 조달, 다층 적층, 드릴링, 회로 에칭, 패드 도금, 실크스크린 인쇄 및 완제품 테스트가 포함됩니다. 또한 제조업체는 모든 PCB에 대해 전기 및 육안 검사를 실시하여 기능 및 외관이 설계 요구 사항을 완전히 충족하는지 확인합니다.

주요 이점

• 높은 커스터마이징:다양한 재료, 레이어, 크기 및 특수 공정을 지원하여 다양한 연구 및 개발 요구 사항을 충족합니다.
• 빠른 배송:소량 배치 프로토타입을 당일 배송할 수 있어 제품 개발 주기를 크게 단축할 수 있습니다.
• 엄격한 품질 관리:프로세스 전반에 걸친 완전 자동화된 검사로 각 프로토타입 보드의 신뢰성과 일관성을 보장합니다.
• 강력한 기술 지원:설계 최적화 조언과 엔지니어링 문제 해결을 포함한 종합적인 기술 지원을 제공합니다.
• 비용 관리:최소한의 투자로 설계 검증을 수행하여 개발 위험과 시행착오 비용을 줄일 수 있습니다.

적용 분야

PCB 프로토타이핑은 소비자 가전, 스마트 웨어러블, 자동차 전자 장치, 의료 기기, 산업 제어, IoT 단말기 등에 널리 사용됩니다. 신제품 설계 검증, 기능 테스트 또는 소량 시험 생산에 이르기까지, PCB 프로토타이핑은 전자 제품의 컨셉부터 출시까지 필수적인 단계로, 기업의 혁신과 품질을 확실하게 보장합니다.
