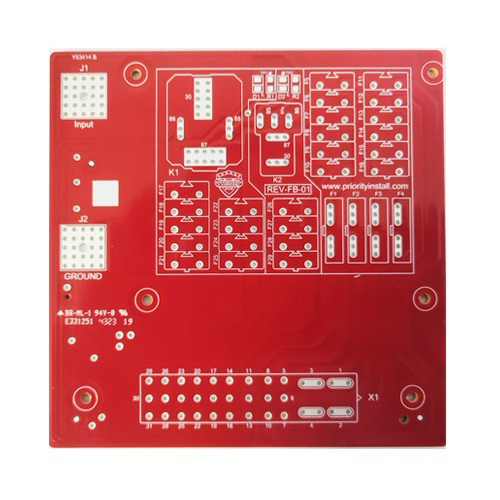

미국을 위한 PCB 프로토타이핑 제조 및 서비스

첨단 제조 공정과 완벽한 공급망 시스템을 바탕으로 고객이 혁신적인 디자인을 고품질의 실제 프로토타입으로 신속하게 전환하여 제품 개발을 가속화하고 시장 경쟁력을 강화할 수 있도록 지원합니다.

서비스 이점

1. 빠른 배송:자동화된 생산 라인과 효율적인 물류 채널을 통해 다양한 유형과 소량의 PCB에 대한 신속한 프로토타입 제작을 지원하여 연구 개발 주기를 크게 단축하고 신제품을 더 빨리 시장에 출시할 수 있도록 합니다.
2. 엄격한 품질 관리:고품질 원자재를 사용하고 엄격한 품질 관리 프로세스를 구현하여 모든 PCB 프로토타입이 국제 표준을 충족하고 뛰어난 전기적 성능과 신뢰성을 제공하도록 보장합니다.
3. 다양한 공정 지원:고객의 요구에 따라 단면 및 양면 기판, 다층 기판, ENIG(침지 금), HASL, 솔더 마스크, 실크스크린 등 다양한 공정 서비스를 제공하여 복잡한 회로와 고정밀 애플리케이션의 요구 사항을 충족합니다.
4. 유연한 커스터마이징:다양한 크기, 두께, 동박 두께, 구멍 직경, 특수 기판의 맞춤형 맞춤 제작을 지원하여 혁신적인 설계와 특수 요구 사항을 완벽하게 충족합니다.
5. 상당한 비용 이점:성숙한 공급망 시스템과 대규모 생산 능력을 활용하여 제조 비용을 효과적으로 절감함으로써 미국 고객이 보다 경쟁력 있는 가격으로 고품질 PCB 샘플을 얻을 수 있도록 지원합니다.

응용 분야

당사의 PCB 프로토타이핑 서비스는 다음 분야에서 널리 사용됩니다.소비자 가전,통신 장비,산업 제어,자동차 전자 제품,의료 기기,스마트 홈,LED 조명등 다양한 분야에 적용됩니다. 신제품 프로토타입 검증이든 소량 시험 생산이든, 전문적이고 신뢰할 수 있는 원스톱 서비스를 제공할 수 있습니다.
