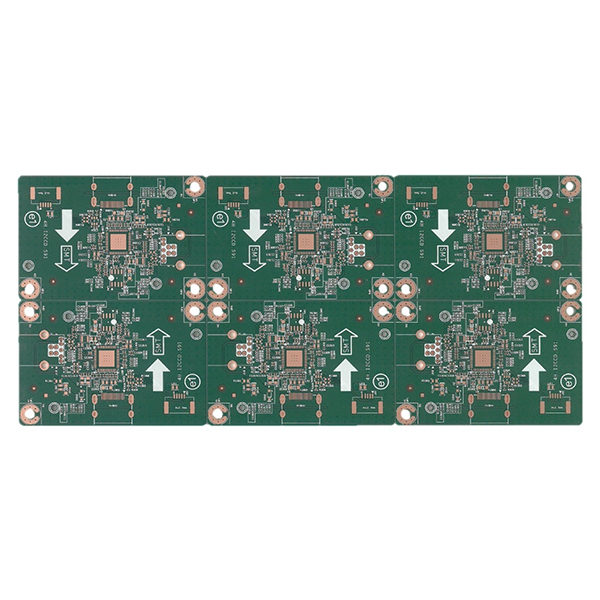

신속한 프로토타입 PCB 제작을 위한 빠른 처리 속도

작동 원리

신속한 프로토타입 PCB 제작은 효율적인 생산 라인과 자동화된 장비에 의존합니다. 고객이 회로 설계 파일을 제출하면 엔지니어링 팀은 설계 검토, 재료 준비, 다층 라미네이션, 드릴링, 에칭, 패드 도금, 실크스크린 인쇄 및 기타 프로세스를 신속하게 완료합니다. 각 PCB 프로토타입은 엄격한 전기 성능 테스트와 육안 검사를 거쳐 구조와 기능이 설계 요구 사항을 완벽하게 충족하는지 확인하여 신속하게 납품할 수 있도록 합니다.

주요 이점

• 고속 배송:프로토타입 제작을 24시간 이내에 완료할 수 있어 연구 개발 주기를 크게 단축하고 시장 출시 시간을 단축할 수 있습니다.
• 유연한 커스터마이징:다양한 보드 재료, 레이어, 크기 및 특수 공정을 지원하여 다양한 개발 요구 사항을 충족합니다.
• 신뢰할 수 있는 품질:모든 프로토타입 보드의 기능과 품질 일관성을 보장하기 위해 전체 프로세스를 자동화하고 검사합니다.
• 전문적인 지원:엔지니어링 팀은 연구 개발 효율성을 높이기 위해 설계 최적화 조언과 기술 컨설팅을 제공합니다.
• 비용 효율적:소량 프로토타입 제작은 적은 투자로 개발 위험과 시행착오 비용을 효과적으로 줄일 수 있습니다.

적용 분야

래피드 프로토타입 PCB 제작은 소비자 가전, 스마트 웨어러블, 자동차 전자 제품, 의료 기기, 산업 제어, IoT 및 기타 분야에서 널리 사용됩니다. 신제품 설계 검증, 기능 테스트 또는 소량 시험 생산에 관계없이 신속한 프로토타입 PCB 제작은 개념부터 출시까지 전자 제품에 대한 필수적인 보호 장치로, 기업 혁신과 고품질 납품을 강력하게 지원합니다.
