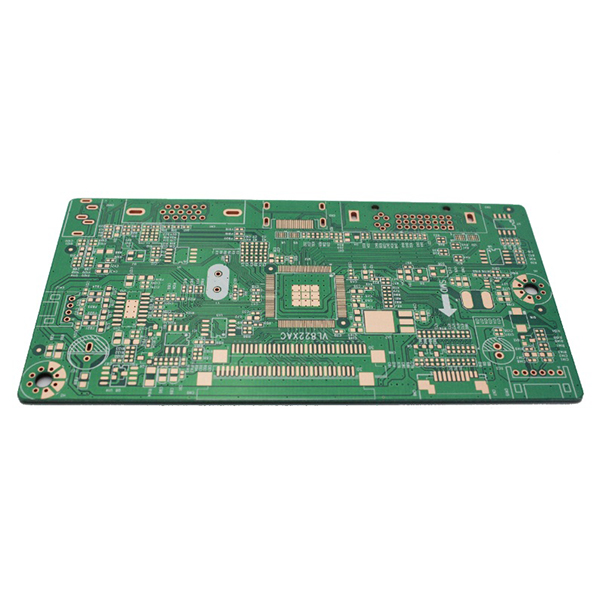

향상된 신뢰성과 납땜을 위한 레진 충전 비아 PCB

레진 충전 비아 가공의 목적

레진 충전 비아 가공의 목적은 땜납이 비아로 흘러 들어가는 것을 방지하고 기판의 신뢰성을 높이며 고밀도 인터커넥트(HDI)와 같은 특수 공정 요구 사항을 충족하는 것입니다.

주요 특징

1. 레진 플러그형 비아:수지를 비아에 채우고(일반적으로 블라인드, 매립형 또는 스루 비아), 경화하고, 표면 처리하여 구멍 내부에 공극이 없도록 합니다.
2. 매끄러운 표면:레진 충전 후 연삭 및 구리 도금을 수행하여 패드 표면을 평평하게 만들 수 있으므로 BGA 및 CSP와 같은 미세 피치 패키지를 실장하는 데 적합합니다.
3. 신뢰성 향상:납땜 시 기포나 솔더 볼과 같은 문제를 방지하여 전도 신뢰성과 기계적 강도를 높입니다.

주요 애플리케이션

1. 고밀도 인터커넥트 PCB(HDI PCB).
2. 블라인드/매립형 비아 및 비아 플러그 설계가 필요한 다층 기판.
3. 고신뢰성, 미세 피치 구성 요소(예: BGA 및 CSP 패키지)를 위한 PCB 설계.
4. 솔더 페이스트가 비아에 침투하는 것을 방지하기 위한 특수 요구 사항.

일반 비아와의 차이점

1. 일반 비아는 일반적으로 비어 있으며 플러그 처리 없이 전기 연결 용도로만 사용됩니다.
2. 레진 충전 비아 PCB는 레진으로 채워져 있어 더 높은 공정 및 조립 요구 사항을 충족합니다.
