전도성 애플리케이션을 위한 PCB를 통한 은 페이스트 충진 구멍

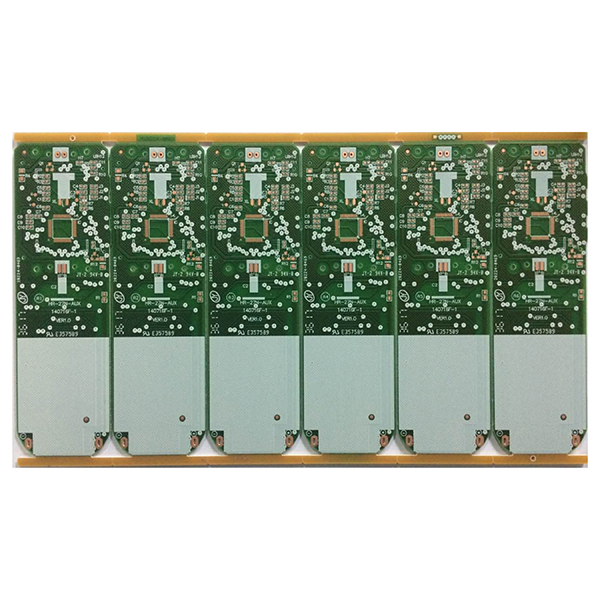

은 페이스트 충진 비아 PCB

PCB를 통해 채워진 은 페이스트는 PCB(인쇄 회로 기판) 산업에서 은 페이스트를 사용하여 회로 기판의 비아 및 스루홀을 채우거나 코팅하는 공정 기판을 말합니다. 일반적인 영어 용어로는 “PCB를 통해 채워진 실버 페이스트” 또는 “PCB를 통해 막힌 실버 페이스트”가 있습니다.

공정 원리

1. PCB 제조 과정에서 은 페이스트(은이 포함된 전도성 페이스트)를 먼저 미리 뚫은 구멍(스루홀 또는 비아 등)에 채웁니다.
2. 그 후 베이킹 또는 경화를 통해 은 페이스트가 구멍 내에 안정적인 전도성 경로를 형성하도록 합니다.

주요 기능

1. 전도성 연결:은의 높은 전도성을 활용하여 PCB 레이어 간의 전기적 상호 연결을 달성합니다.
2. 연결 신뢰성 향상:은 페이스트 충전으로 비아의 기계적 강도를 향상시켜 납땜 또는 구부릴 때 분리되는 것을 방지합니다.
3. 특수 구조:특정 요구 사항(예: 블라인드 비아, 매립형 비아, 패드 온 비아 구조)의 경우 은 페이스트 충진으로 고밀도 상호 연결이 가능합니다.

일반적인 애플리케이션

1. 고주파, 고밀도 통신 및 무선 주파수(RF) 장비.
2. 높은 전류 전달 용량 또는 낮은 임피던스 상호 연결이 필요한 회로.
3. 의료, 군사, 자동차 및 기타 분야의 하이엔드 전자 제품.

기존 스루홀과의 차이점

1. 기존 스루홀은 일반적으로 전기 도금된 구리로 채워지는 반면, 실버 페이스트 충전은 비용이 높지만 전도성이 뛰어난 실버 페이스트를 사용합니다.
2. 실버 페이스트 충전은 매우 작은 구멍, 고밀도 상호 연결 또는 특수한 전기적 성능 요구 사항에 적합합니다.
