인쇄 회로 기판 제조용 SMD 칩 어셈블리

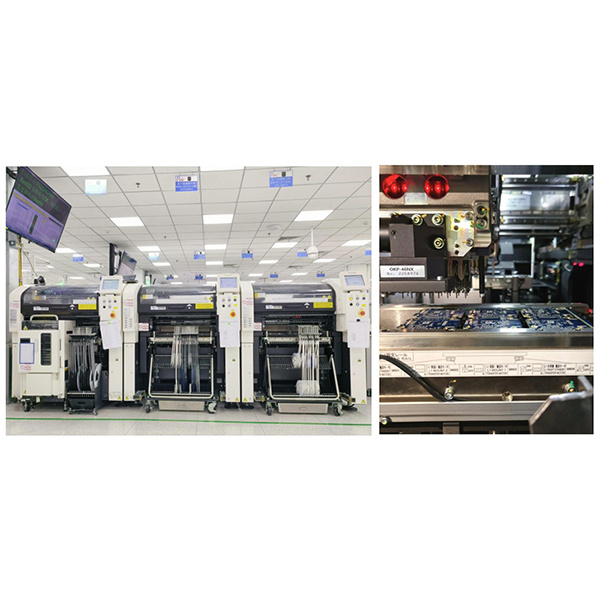

당사는 첨단첨단 SMT 생산 라인숙련된 기술팀을 갖추고 있어 고품질의 효율적인SMD 칩 조립 서비스고객 요구 사항에 맞는 고품질의 효율적인 SMD 칩 조립 서비스를 제공하여 고객이 제품 품질과 시장 경쟁력을 향상시킬 수 있도록 지원합니다.

작업 원리

SMD 조립 공정은 자동화된 픽 앤 플레이스 기계를 사용하여 부품을 PCB 표면의 사전 설계된 패드에 정확하게 배치하고 장착한 다음 리플로우 납땜을 통해 부품을 패드에 단단히 연결합니다. 이 고도로 자동화된 공정은 생산 효율성과 배치 정확도를 크게 향상시켜 수동 작업으로 인한 오류와 결함을 줄여줍니다.

주요 공정 흐름

1. 솔더 페이스트 인쇄:PCB 패드에 솔더 페이스트를 고르게 도포하여 배치 및 납땜을 준비합니다.
2. 자동 배치:SMT 기계를 사용하여 지정된 위치에 SMD 부품을 빠르고 정확하게 배치합니다.
3. 리플로 납땜:조립된 PCB를 리플로우 오븐에 통과시켜 솔더 페이스트를 녹이고 안정적인 솔더 조인트를 형성합니다.
4. 검사 및 테스트:AOI(자동 광학 검사), X-레이 및 기타 방법을 통해 조립 품질과 납땜 신뢰성을 보장합니다.

장점 및 중요성

• 고밀도 조립에 적합하여 제품 통합 및 성능을 효과적으로 향상시킵니다.
• 높은 자동화 및 생산 효율성으로 인건비 절감.
• 안정적인 납땜 품질, 낮은 고장률 및 제품 신뢰성 향상.
• 다양한 부품 유형과 복잡한 회로 설계를 지원하여 다양한 생산 요구 사항을 충족합니다.

적용 분야

SMD 어셈블리는 다음 분야에서 널리 사용됩니다.소비자 가전,자동차 전자 제품,통신 장비,의료 기기및산업 제어 산업. 단면, 양면 및 다층 PCB 어셈블리 요구 사항에 적합합니다.
