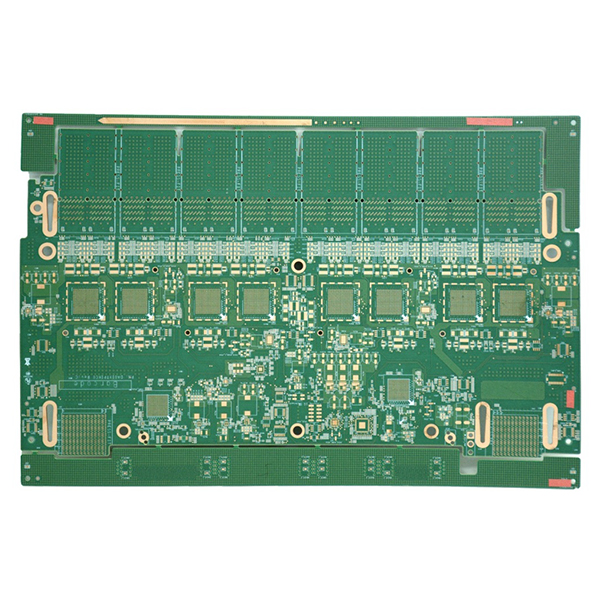

고밀도 네트워킹을 위한 스위치 PCB 제조

선폭과 간격은 0.075 및 0.090mm에 달하고 구멍 직경은 0.225mm로 고밀도 상호 연결에 적합합니다. 스위치 PCB 제조는 일반적으로 신호 성능과 비용 관리의 균형을 맞추기 위해 주로 표준 FR4 재료와 혼합된 초저손실 등급의 고속 재료를 사용하는 하이브리드 프레싱 공정을 채택합니다. PCB 레이아웃에는 일반적으로 많은 수의 광 모듈 또는 고속 커넥터 인터페이스가 포함됩니다. 고주파 및 고속 신호에 대한 삽입 손실 및 신호 무결성 요구 사항을 충족하기 위해 백 드릴링 및 수지 플러그 구멍 + POFV와 같은 고급 기술이 설계에 널리 사용됩니다.

스위치 PCB 제조의 주요 특징

• 일반적으로 12층 이상의 다층 구조로 복잡한 네트워크 장치 설계에 적합합니다.
• 9:1 이상의 높은 종횡비로 고밀도 수직 상호 연결을 지원합니다.
• 고속 신호 전송 요구 사항을 충족하는 0.075/0.090mm의 최소 선폭/간격을 갖춘 정교한 회로 장인 정신.
• 고밀도 상호 연결 및 소형화 설계에 적합한 0.225mm의 최소 구멍 직경.
• 초저손실 고속 소재와 표준 FR4를 결합한 하이브리드 프레스 공정으로 성능과 비용의 균형을 맞춥니다.
• 다양한 고속 인터페이스 레이아웃으로 여러 광 모듈 및 고속 커넥터 애플리케이션을 수용할 수 있습니다.
• 백 드릴링 및 레진 플러그 홀 + POFV 공정을 지원하여 신호 삽입 손실을 크게 줄이고 신호 무결성을 개선합니다.
• 고객 요구 사항에 따라 치수, 레이어 수, 특수 공정 및 인터페이스 레이아웃을 사용자 정의할 수 있습니다.

주요 애플리케이션

• 다양한 고성능 네트워크 스위치 마더보드 및 확장 카드.
• 데이터 센터 및 클라우드 컴퓨팅 플랫폼을 위한 핵심 스위칭 장비.
• 고속 라우터 및 백본 네트워크 통신 장비.
• 대규모 엔터프라이즈 네트워크 및 대도시 지역 네트워크를 위한 코어 스위칭 장비.
• 5G 통신 기지국 및 전송 네트워크의 고속 상호 연결 모듈.
• 고속 신호 및 고밀도 상호 연결에 대한 엄격한 요구 사항이 있는 기타 네트워크 및 통신 장비 분야.
