DIP 삽입 및 납땜을 포함한 스루홀 PTH

일반적인 플러그인(스루홀) 구성 요소

일반적인 플러그인(스루홀) 부품에는 DIP 패키지 IC, 전해 콘덴서, 세라믹 콘덴서, 인덕터, 변압기, 수정 발진기, 커넥터, 핀 헤더, 핀 소켓, 릴레이, 퓨즈, 스위치, TO-220 및 TO-92와 같은 전원 장치 등이 포함되지만 이에 국한되지 않습니다. 스루홀 삽입은 DIP(듀얼 인라인 패키지) 부품에 적합할 뿐만 아니라 PTH(도금 스루홀) 삽입이 필요한 모든 전자 부품을 포괄적으로 다룹니다.

스루홀 조립 공정

1. 준비 및 분류:고객의 BOM 및 생산 계획에 따라 삽입에 필요한 모든 스루홀 부품을 준비 및 분류합니다.

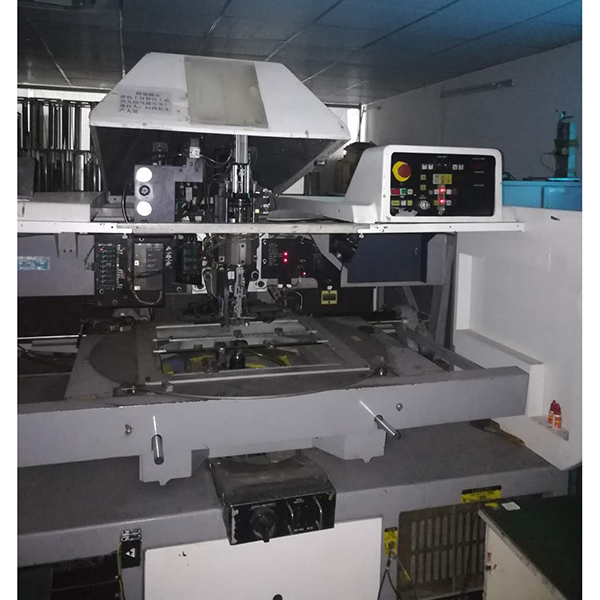

2. 삽입:작업자 또는 자동화된 기계가 DIP 칩과 다양한 PTH 부품을 포함한 부품을 지정된 PCB 홀에 삽입하여 정확한 위치, 방향 및 극성을 보장합니다.
3. 리드 성형(필요한 경우):일부 부품의 경우 PCB 구멍과 납땜 공정에 더 잘 맞도록 리드를 미리 성형합니다.
4. 검사 및 수정:삽입된 구성 요소의 정확성을 검사하고 잘못된 위치는 즉시 수정하여 조립 품질을 보장합니다.
5. 납땜:웨이브 솔더링 또는 수동 솔더링을 사용하여 삽입된 모든 구성 요소의 리드를 PCB 패드에 단단히 부착하여 안정적인 전기 연결을 보장합니다.
6. 리드 트리밍 및 청소:납땜 후 여분의 리드를 트리밍하고 잔류 플럭스를 청소하여 제품 외관과 성능을 개선합니다.

스루홀 어셈블리의 주요 응용 분야

스루홀 어셈블리는 다양한 전자 제품, 특히 높은 신뢰성, 높은 전력 또는 손쉬운 유지보수가 필요한 제품에 널리 적용됩니다. 일반적인 애플리케이션으로는 가전제품(예: TV, 오디오, 세탁기 제어판), 산업용 제어장치(마더보드, PLC, 인버터), 통신 장비(라우터, 스위치), 자동차 전자장치(대시보드, 파워 모듈), 계측, 의료 기기 및 테스트 기기 등이 있습니다.

스루홀 어셈블리의 장점

• DIP 칩 및 모든 스루홀 부품에 적합하며 다양한 공정을 지원합니다.
• 높은 기계적 강도와 견고한 솔더 조인트, 뛰어난 진동 저항성과 신뢰성.
• 고출력 및 대형 부품을 지원하여 열 방출 및 전류 전달을 개선합니다.
• 삽입된 부품의 유지보수 및 교체가 용이하여 유지보수 비용이 절감됩니다.
• 다양한 전자 제품 제조 요구에 적합한 성숙한 공정과 첨단 장비.

스루홀 어셈블리와 SMT의 차이점

스루홀 어셈블리(PTH)는 주로 크기가 크거나 기계적으로 까다로운 부품에 사용되는 반면, SMT(표면 실장 기술)는 소형화, 고밀도, 고도로 자동화된 어셈블리에 이상적입니다. 스루홀 조립의 장점은 높은 신뢰성과 손쉬운 수리이며, SMT는 공간을 절약하고 생산 효율성을 향상시킬 수 있다는 점입니다.

스루홀 어셈블리 서비스의 장점

삽입 및 납땜을 전문으로 하는 숙련된 팀이 수동 및 자동화 공정을 모두 지원합니다. DIP 패키지를 포함한 모든 PTH 부품에 대한 삽입, 납땜, 리드 트리밍, 클리닝 등 모든 요구 사항을 충족할 수 있습니다. 엄격한 품질 관리를 통해 안정적이고 신뢰할 수 있는 제품 품질을 보장합니다. 고객의 요구에 맞게 공정 및 검사 표준을 조정하여 진정한 원스톱 스루홀 조립 서비스를 제공할 수 있습니다.
