PCB 회로 기판에 사용되는 일반적인 재료는 무엇인가요?

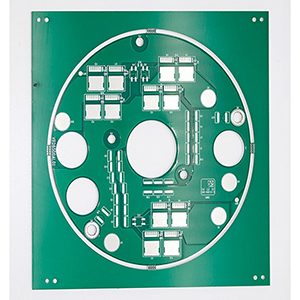

PCB 회로 기판에 사용되는 일반적인 재료는 무엇입니까?

PCB(인쇄 회로 기판)는 현대 전자 기기의 핵심 기본 구성 요소입니다. 전자 부품의 물리적 지지대 역할을 할 뿐만 아니라 전기적 상호 연결 및 신호 전송을 위한 핵심 캐리어 역할도 합니다. 마치신경망처럼 PCB는 다양한 구성 요소를 효율적이고 안정적으로 연결하여 완전한 회로 시스템을 형성합니다.

기본 재료

  1. 페놀 종이 기판:페놀 수지가 함침된 종이로 만든 가장 전통적인 PCB 기본 재료입니다. 가공성이 우수하고 비용이 저렴하지만 내열성과 유전체 특성이 좋지 않습니다. 전기적 성능 요구 사항이 낮고 온화한 환경의 가전제품 및 가전제품에만 적합합니다.
  2. 에폭시 유리 섬유 기판(FR-4):현재 가장 널리 사용되는 기판으로, 에폭시 수지와 유리 섬유 천으로 만들어집니다. 우수한 전기적 특성, 기계적 강도, 내열성 및 화학적 안정성이 특징입니다. FR-4는 컴퓨터, 통신 장비, 산업 제어 시스템과 같은 일반 전자 기기에 널리 사용됩니다.
  3. 폴리이미드 기판:폴리이미드 필름을 절연층으로 사용하여 매우 높은 내열성(260°C 이상의 연속 작동 온도), 우수한 전기적 특성, 낮은 수분 흡수율, 우수한 기계적 강도를 제공합니다. 주로 항공우주, 군사, 자동차 전자제품 및 기타 신뢰성이 높고 열악한 환경이 필요한 분야와 마이크로파 및 RFID와 같은 고주파 회로에 사용됩니다.
  4. 알루미늄 기판:알루미늄 합금을 베이스로 사용하며 절연 유전체 층으로 덮여 있습니다. 열 방출이 뛰어나 고출력 전자 기기의 열 관리 문제를 효과적으로 해결합니다. 또한 기계적 강도, 전자기 차폐 및 특정 내식성이 우수합니다. 일반적으로 LED 조명, 전력 모듈, 자동차 전자 장치, 오디오 장비 및 효율적인 열 방출이 필요한 기타 애플리케이션에 사용됩니다.
  5. 구리 기판:고순도 구리를 기본으로 사용하며 복합 절연 층이 있습니다. 구리 기판은 열전도율이 알루미늄보다 훨씬 높아 고휘도 LED, 전력 모듈, 전기 자동차 및 통신 기지국과 같은 고출력, 고열 애플리케이션에 특히 적합합니다. 또한 기계적 강도와 내식성이 높아 열악한 환경에 적합합니다.
  6. 특수 기판:고주파, 고속 또는 고신뢰성 전자 제품의 경우 특수한 전기 및 환경 요구 사항을 충족하기 위해 세라믹 기판 및 PTFE(폴리테트라플루오로에틸렌)와 같은 고성능 소재도 사용됩니다.

구리 호일

동박은 PCB의 전도성 층의 주요 재료이며 두 가지 유형으로 나뉩니다:

  1. 전해 동박:스테인리스 스틸 롤러에 균일한 구리 필름을 증착한 후 벗겨내는 방식으로 화학적으로 생산됩니다. 비용이 저렴하고 다양한 두께와 크기로 제공되며 단단한 PCB에 주로 사용되는 동박 유형입니다.
  2. 압연 동박:물리적 방법을 통해 구리를 반복적으로 압연하고 어닐링하여 제작합니다. 연성이 높아 연성 회로 기판(FPC) 및 동적 환경에 특히 적합합니다. 표면이 매끄럽고 융기가 적어 고주파 및 마이크로파 애플리케이션에 이상적이지만 가격이 비싸고 기판에 대한 접착력이 약하며 폭이 제한적입니다.

절연 층

절연층은 구리 호일과 기본 재료 사이에 위치하여 전도성 층 사이의 전기적 절연과 회로 안전을 보장합니다. 주요 재료는 다음과 같습니다:

  • 에폭시 수지:절연성과 접착력이 우수하고 비용이 저렴하며 대부분의 PCB에 널리 사용됩니다.
  • 폴리이미드:내열성 및 전기적 특성이 뛰어나 하이엔드, 고주파 또는 고온 애플리케이션에 이상적입니다.

보호 레이어

  1. 솔더 마스크:일반적으로 녹색이며, 회로를 단락으로부터 보호하기 위해 보드 표면을 덮고 납땜 영역을 정의하고 납땜 브리지를 방지하며 납땜 정확도와 보드 신뢰성을 향상시킵니다.
  2. 실크스크린 레이어:부품 위치, 식별자, 경고 등을 표시하는 데 사용됩니다. 실크스크린 레이어는 조립과 추후 유지보수를 도와 엔지니어가 구성 요소와 흔적을 빠르게 식별할 수 있도록 지원합니다.

표면 마감

납땜성, 내산화성 및 신뢰성을 개선하기 위해 일반적인 표면 마감 공정에는 다음이 포함됩니다.HASL(열풍 솔더 레벨링)이 있습니다,ENIG(무전해 니켈 침지 금) 등이 있습니다,OSP(유기 납땜성 보존제) 및침수 은을 사용할 수 있습니다.

솔더

  1. 납-주석 합금 솔더:전도성, 가공성, 낮은 융점 및 강력한 솔더 조인트를 제공하는 63Sn-37Pb 공융 솔더와 같은 솔더. 그러나 납의 독성으로 인해 환경 보호를 위해 납의 사용이 감소하고 있습니다.
  2. 무연 솔더:융점이 약 217°C로 무독성이며 환경 친화적이지만 더 엄격한 공정이 필요하며 주류 선택이 되고 있습니다.

환경 및 지속 가능한 소재

환경 규제가 점점 더 엄격해지면서 PCB 제조는 할로겐 프리, RoHS 준수 및 재활용 가능한 소재를 더욱 강조하여 전자 산업의 친환경적이고 지속 가능한 발전을 촉진하고 있습니다.

적용 분야

일반적인 PCB 재료는 다음 분야에서 널리 사용됩니다.소비자 가전,통신 장치,산업 제어,자동차 전자 장치,의료 기기,스마트 홈,LED 조명및 기타 분야. 신제품 프로토타이핑이든 소량 시험 생산이든 고품질 PCB 소재는 전자 제품의 성능과 신뢰성을 보장하는 데 핵심적인 역할을 합니다.
